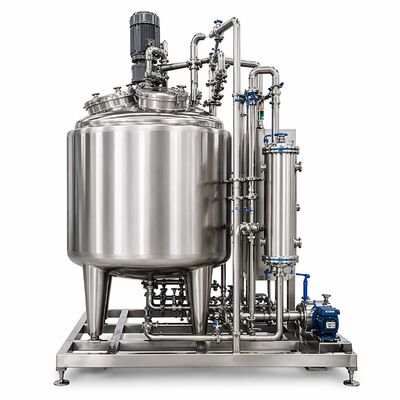

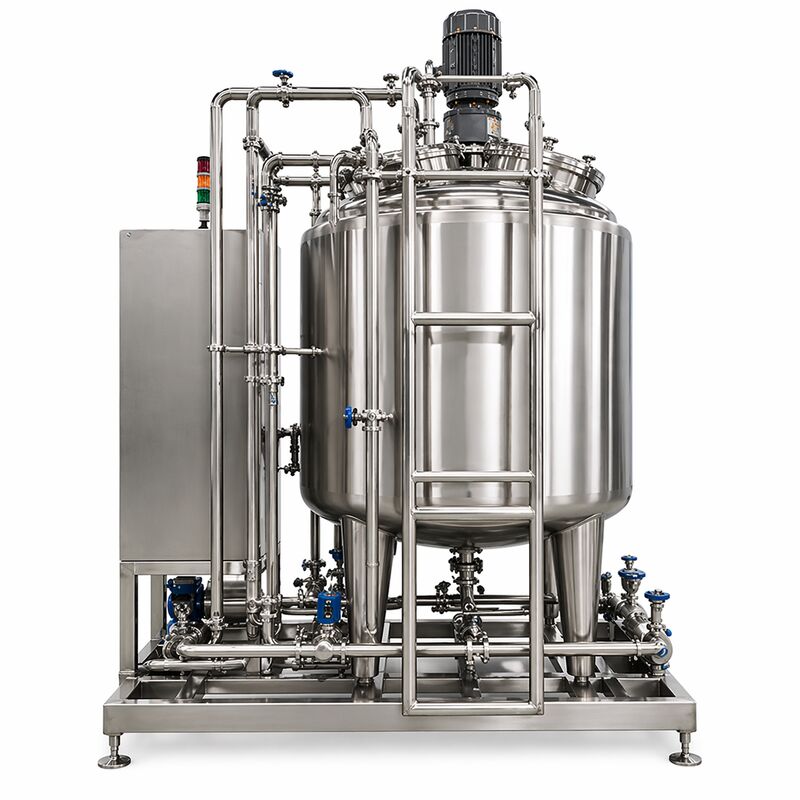

Sistema automatizado de preparação de solução 1500L com tanque SS316L (controle totalmente automático, sistema CIP/SIP)
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | CHONGYANG |
| Certificação: | ISO,CE |
| Número do modelo: | CY-SPS-500L |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Caixa de madeira padrão de exportação |
| Tempo de entrega: | 15 dias |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100 conjuntos/mês |
|
Informação detalhada |
|||
| Capacidade: | 300L / 500L / 1000L / 2000L / 3000L / Personalizado | Material: | SS316L (peças de contato do produto), SS304 (estrutura) |
|---|---|---|---|
| Acabamento de superfície: | Ra interno ≤0,4μm, externo fosco/polido | Sistema de controle: | Controle automático PLC com tela sensível ao toque (Siemens/Schneider opcional) |
| Função: | Camisa de mistura, aquecimento e resfriamento, sistema de limpeza CIP/SIP | Aplicativo: | Farmacêutica / Biofarmacêutica / Cosmética / Indústria Alimentícia |
Descrição de produto
Sistema Automatizado de Preparação de Soluções 1500L com Tanque SS316L (Controle Totalmente Automático, Sistema CIP/SIP)
1. Nome do Produto
Sistema Automatizado de Preparação de Soluções 1500L com Tanque SS316L (Controle Totalmente Automático, Sistema CIP/SIP)
2. Visão Geral do Produto
O Sistema Automatizado de Preparação de Soluções 1500L é projetado para mistura e preparação higiênica de líquidos em larga escala. Equipado com controle PLC totalmente automático e capacidades CIP/SIP integradas, o sistema garante qualidade de produto consistente, operação repetível e ciclos eficientes de limpeza/esterilização.
Construído com peças de contato SS316L e design sanitário, atende a altos padrões de limpeza e é adequado para aplicações de processamento contínuo e em batelada.
3. Aplicações
- Preparação de líquidos biotecnológicos
- Linhas de produção cosmética
- Processamento de alimentos e bebidas
- Mistura de líquidos químicos
- Sistemas de líquidos industriais de alto padrão
4. Diagrama de Fluxo do Processo
→ Jaqueta de Aquecimento/Resfriamento → Circuito de Circulação → Unidade de Filtração
→ Limpeza CIP/SIP → Armazenamento / Transferência
Descrição do Processo:
Água e materiais são introduzidos no tanque de mistura através de dosagem automatizada. O agitador garante mistura homogênea. O controle de temperatura é alcançado através do sistema de jaqueta. A solução é circulada, filtrada e transferida. Os sistemas CIP/SIP garantem a limpeza interna e a esterilização sem desmontagem.
5. Principais Características
- Superfícies de contato SS316L com design higiênico
- Controle PLC totalmente automático com interface de tela sensível ao toque
- Sistema CIP e SIP integrado para limpeza e esterilização
- Jaqueta opcional de aquecimento e resfriamento
- Mistura de alta eficiência com agitador de velocidade variável
- Design de sistema fechado para reduzir o risco de contaminação
- Estrutura compacta montada em skid para fácil instalação
6. Parâmetros Técnicos
| Item | Especificação |
|---|---|
| Capacidade | 1500 L |
| Material de Contato | SS316L |
| Material Externo | SS304 |
| Acabamento da Superfície | ≤0.8 μm (≤0.6 / ≤0.4 μm opcional) |
| Tipo de Mistura | Agitador montado no topo |
| Velocidade de Mistura | 0–60 rpm (ajustável) |
| Aquecimento/Resfriamento | Tanque encamisado |
| Sistema de Controle | PLC + HMI (totalmente automático) |
| Sistema de Limpeza | CIP + SIP integrado |
| Pressão de Trabalho | 0–0.3 MPa |
| Temperatura de Projeto | -10°C a 120°C |
| Fonte de Alimentação | 220V / 380V, 50/60 Hz |
| Instalação | Montado em skid |
| Padrão de Projeto | Orientado a GMP, ISO |
7. Lista de Configuração
| Componente | Descrição |
|---|---|

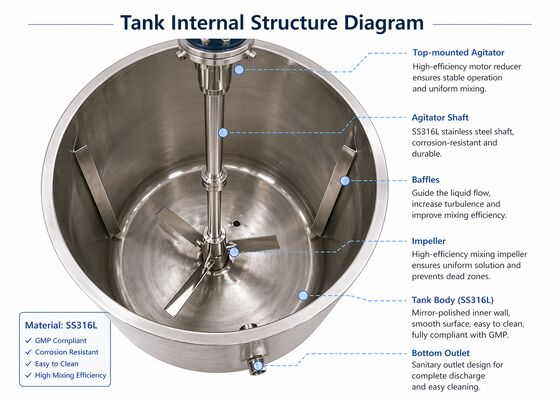

| Tanque de Mistura | Vaso SS316L de 1500L com visor |
| Agitador | Velocidade variável montada no topo |
| Sistema de Jaqueta | Jaqueta de aquecimento/resfriamento |
| Painel de Controle | PLC com tela sensível ao toque |
| Sistema CIP | Unidade de limpeza automática |
| Sistema SIP | Sistema de esterilização a vapor |
| Válvulas | Válvulas diafragma sanitárias |
| Tubulação | Tubulação higiênica SS316L |
| Bomba | Bomba de circulação/transferência |
| Unidade de Filtração | Filtração de cartucho/membrana |
| Sensores | Temperatura, pressão, nível |
| Plataforma | Estrutura de skid em aço inoxidável |
8. Casos de Projeto
Caso 1 – Instalação Industrial no Sudeste Asiático
Um sistema automatizado de 1500L melhorou a eficiência da produção e reduziu a operação manual através do controle PLC e ciclos de limpeza automatizados.
Caso 2 – Planta Cosmética no Oriente Médio
O sistema CIP/SIP integrado garantiu altos níveis de higiene e reduziu o tempo de inatividade entre os lotes.
9. Certificações e Padrões
- Princípios de design orientados a GMP
- Gestão da Qualidade ISO 9001
- Tubulação higiênica e conexões sanitárias
- Conformidade opcional com diretrizes FDA / OMS
10. FAQ
P1: O sistema é totalmente automático?
Sim, é equipado com controle PLC e operação por tela sensível ao toque.
P2: Qual a vantagem do CIP/SIP?
Permite limpeza e esterilização automáticas sem desmontagem, economizando tempo e garantindo a higiene.
P3: O sistema pode ser personalizado?
Sim, a capacidade, configuração e nível de automação podem ser adaptados.
P4: Ele suporta controle de temperatura?
Sim, opções de aquecimento e resfriamento por jaqueta estão disponíveis.
P5: O suporte de instalação está disponível?
Sim, serviços globais de instalação e comissionamento são fornecidos.
11. CTA (Chamada para Ação)
Procurando um sistema automatizado de preparação de soluções de alta capacidade?
Entre em contato conosco para um design e cotação personalizados.
