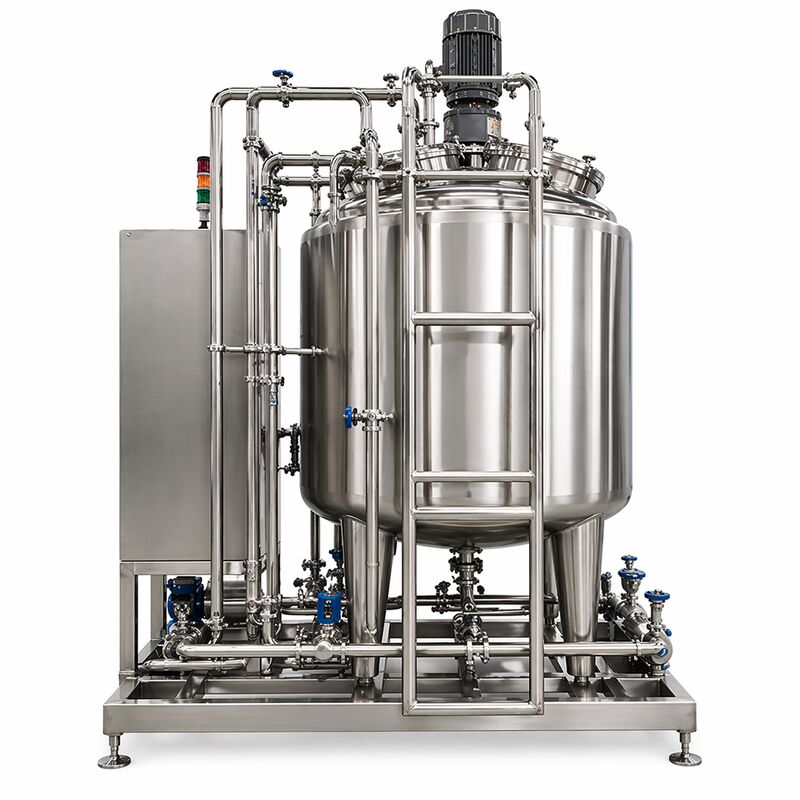

Sistema de Preparação de Solução Turnkey 3000L com Tanque SS316L (Conformidade GMP, Integração Completa de Processo)
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | CHONGYANG |
| Certificação: | ISO,CE |
| Número do modelo: | CY-SPS-500L |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Caixa de madeira padrão de exportação |
| Tempo de entrega: | 15 dias |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100 conjuntos/mês |
|
Informação detalhada |
|||
| Capacidade: | 300L / 500L / 1000L / 2000L / 3000L / Personalizado | Material: | SS316L (peças de contato do produto), SS304 (estrutura) |
|---|---|---|---|
| Acabamento de superfície: | Ra interno ≤0,4μm, externo fosco/polido | Sistema de controle: | Controle automático PLC com tela sensível ao toque (Siemens/Schneider opcional) |
| Função: | Camisa de mistura, aquecimento e resfriamento, sistema de limpeza CIP/SIP | Aplicativo: | Farmacêutica / Biofarmacêutica / Cosmética / Indústria Alimentícia |
Descrição de produto
Sistema de preparação de solução turnkey 3000L com tanque SS316L
Introdução
OSistema de preparação de soluções pronto para uso 3000Lfoi projetado para preparação de líquidos em larga escala com integração completa de processos, construção higiênica em SS316L, controle automático e limpeza e esterilização centralizadas.
O sistema combina dosagem, mistura, circulação, aquecimento, resfriamento, filtração, armazenamento, CIP, SIP e distribuição de matéria-prima em uma solução de engenharia coordenada.
Desde o projeto inicial do processo e fabricação de equipamentos até o suporte à instalação e comissionamento, a abordagem pronta para uso reduz as interfaces do projeto, melhora a eficiência da execução e oferece suporte à produção estável a longo prazo.
Visão geral do produto
O sistema pronto para preparação de soluções 3000L é uma plataforma de processamento integrada projetada para formulação de líquidos em grandes lotes, mistura, controle de temperatura, filtração, armazenamento, limpeza, esterilização e distribuição de produtos.
Os componentes de contato com o produto são fabricados a partir deAço inoxidável SS316L, enquanto estruturas externas e peças sem contato podem ser fabricadas em SS304.
O sistema pode suportar produção em lote e operação semicontínua. A dosagem automatizada e as sequências de processo controladas por PLC ajudam a reduzir a intervenção manual e a melhorar a repetibilidade.
Seu design modular montado em skid simplifica a montagem na fábrica, testes FAT, envio, instalação, comissionamento e manutenção futura.
Indústrias de aplicação
Processo de Produção

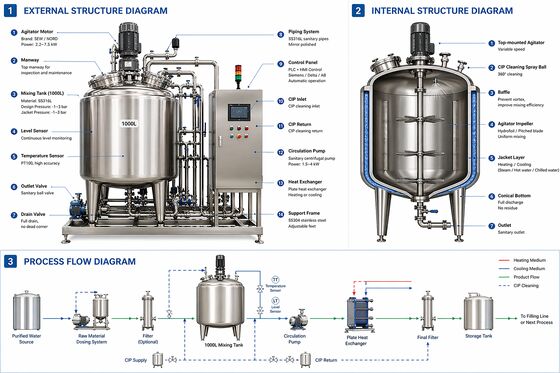

O fluxo de processo a seguir mostra os principais estágios de um sistema típico de preparação de solução pronto para uso 3000L.
A água e as matérias-primas são introduzidas através do sistema de dosagem automatizado. O agitador e o circuito de circulação mantêm a mistura uniforme, enquanto a camisa controla a temperatura do processo. Após a filtração, o produto é transferido para armazenamento e distribuição. Os sistemas CIP e SIP integrados suportam limpeza e esterilização automáticas de equipamentos de processo e tubulações.
Recursos e vantagens
Engenharia, fabricação, testes, suporte de instalação e comissionamento.
Construção higiênica para processamento de líquidos de alta pureza.
Combina dosagem, mistura, circulação, filtração, armazenamento, CIP e SIP.
Controle automático centralizado, alarmes, receitas e monitoramento de processos.
Suporta limpeza e esterilização automática do sistema.
Fornece gerenciamento controlado de temperatura de lote.
Adequado para produção em lote de alto volume e semicontínua.
Simplifica a montagem, testes FAT, transporte e instalação no local.
Especificações Técnicas
| Item | Especificação |
|---|---|
| Capacidade Nominal | 3.000 litros |
| Material de contato do produto | SS316L |
| Material Externo | SS304 |
| Acabamento de superfície interna | Ra ≤ 0,8 μm; Ra ≤ 0,6 ou 0,4 μm opcional |
| Tipo de mistura | Agitador sanitário montado na parte superior |
| Velocidade de mistura | 0–60 rpm, ajustável |
| Aquecimento / Resfriamento | Tanque encamisado |
| Sistema de controle | PLC totalmente automático com IHM touchscreen |
| Sistema de limpeza | CIP integrado |
| Sistema de Esterilização | SIP integrado, sujeito a requisitos de utilidade e processo |
| Pressão de Trabalho | 0–0,3 MPa, sujeito ao projeto final da embarcação |
| Temperatura de projeto | -10°C a 120°C |
| Fonte de energia | 380 V, 50/60 Hz, personalizável |
| Instalação | Instalação montada em skid/modular |
| Base de projeto | Design higiênico orientado a GMP e gerenciamento de qualidade ISO |
As especificações finais dependem das propriedades do produto, viscosidade, precisão de dosagem, tempo de mistura, temperatura do processo, grau de filtração, método de limpeza, método de esterilização e URS do cliente.
Configuração padrão
| Componente | Descrição |
|---|---|
| Tanque de mistura | Recipiente 3000L SS316L com passagem sanitária e conexões de processo |
| Agitador | Misturador de velocidade variável montado na parte superior |
| Sistema de dosagem | Alimentação automatizada de água e matéria-prima |
| Sistema de jaqueta | Jaqueta de aquecimento e resfriamento |
| Painel de controle | PLC, IHM touchscreen, alarmes, receitas e intertravamentos |
| Sistema CIP | Unidade de limpeza automática com circulação e retorno |
| Sistema SIP | Arranjo de esterilização a vapor de acordo com os requisitos do processo |
| Válvulas | Válvulas sanitárias de diafragma, manuais ou pneumáticas |
| Tubulação | Tubulação higiênica SS316L com layout drenável |
| Bombas | Bombas sanitárias de circulação, transferência e CIP |
| Unidade de Filtragem | Filtração por cartucho ou membrana de acordo com os requisitos do produto |
| Instrumentação | Instrumentos de temperatura, pressão, nível, vazão e células de carga opcionais |
| Skid e Quadro | Estrutura de suporte integrada em aço inoxidável |
Escopo do projeto chave na mão
Configurações opcionais
Aplicações típicas de projetos
Um sistema pronto para uso de 3000L melhorou a eficiência da produção integrando dosagem, mistura, filtração, armazenamento e limpeza em um processo automatizado.
A integração total do processo reduziu a operação manual, melhorou a repetibilidade do lote e manteve a qualidade estável do produto.
Padrões de projeto e documentação
- Princípios de design higiênico orientados para GMP
- Fabricação com gerenciamento de qualidade ISO 9001
- Construção de contato com o produto SS316L
- Acessórios sanitários e tubulações drenáveis
- Certificados de materiais e registros de acabamento superficial
- Registros de soldagem, passivação e testes de pressão
- Documentação opcional de DQ, IQ, OQ e FAT
- Suporte opcional de documentação orientado pela FDA e pela OMS
Perguntas frequentes
O escopo pode incluir projeto de processo, fabricação de equipamentos, integração de skid, programação PLC, FAT, orientação de instalação, comissionamento, treinamento e documentação.
Sim. O sistema pode ser equipado com PLC e controle HMI touchscreen para dosagem, mistura, aquecimento, resfriamento, filtração, CIP, SIP, alarmes e receitas.
Sim. Capacidade, estrutura do tanque, método de mistura, filtração, automação, limpeza, esterilização e layout da tubulação podem ser personalizados de acordo com o processo.
CIP e SIP integrados podem ser incluídos, mas a configuração final depende dos requisitos do produto, dos utilitários disponíveis e da estratégia de limpeza e esterilização necessária.
Sim. Orientação de instalação remota ou no local, comissionamento, treinamento de operadores e suporte técnico pós-venda podem ser fornecidos.
Por que escolher a ÁGUA CHONGYANG?
ÁGUA DE CHONGYANGfornece sistemas personalizados de preparação de líquidos, sistemas de mistura, tanques sanitários, sistemas CIP/SIP, sistemas de armazenamento e distribuição e skids de processo completos e prontos para uso.
Procurando um sistema completo de preparação de soluções 3000L pronto para uso?
Compartilhe seu tipo de produto, capacidade de lote, viscosidade, processo de mistura, requisitos de dosagem, condições de aquecimento e resfriamento, grau de filtração, estratégia CIP/SIP, utilidades e requisitos de automação com nossa equipe de engenharia.
A CHONGYANG WATER pode preparar um projeto de processo personalizado, configuração de equipamentos, P&ID, layout, proposta técnica e cotação comercial para o seu projeto.
